Fraunhofer-Institut für Bauphysik

Fraunhofer-Institut für Bauphysik

Künstliche Alterung durch kombinierte Belastung mit Strahlung, Feuchte und Temperatur

Hygrothermik

© Fraunhofer IBP

Messgrößen	Änderung von Material und Bauteileigenschaften, z. B. Festigkeiten, Härte, Versprödung, Auskreiden, Ausbleichen, Transmissionsgrad, Emissionsgrad, Vergilbung, Geometrie
Normen	DIN EN 927-6, DIN EN 1297, DIN EN 1898, DIN EN 12224, DIN EN 12543-4, DIN EN 13523-10, DIN EN 75220, DIN EN ISO 4892-1, DIN EN ISO 4892-2, DIN EN ISO 4892-3, DIN EN ISO 11507, DIN EN ISO 11895, DIN EN ISO 11997-2, ASTM D 3424, ASTM D 4329, ASTM D 4587, ASTM D 4799, ASTM D 5071, ASTM D 5208, ASTM D 6695, ASTM G 151, ASTM G 154, ASTM G 155, SAE J2020, prEN 1062-4
Messobjekte	Organische Gläser, Folien, Beschichtungsstoffe, Anstriche, Farben, Lacke, Kunststoffe, Dichtungen, Dichtmassen, Unterspannbahnen, Bitumen- und Elastomer-Abdichtungsbahnen, Kfz- und Fassadenbauteile

Technische Daten einzelner Spektralbereiche

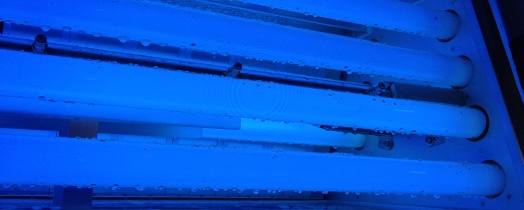

UV-A (Floureszenzröhren)

Wellenlängebereich	300 bis 400 nm, Maximum 340 nm
Bestrahlungsstärke	0,35 bis 1,65 W/m² bei +35 bis +80 °C
Feuchte (zyklisch)	kondensierend oder Besprühung
Probengröße	76 mm × 152 mm (48 Stück) bis 488 mm × 311 mm × 25 mm (4 Stück)

Solar, Gerät A (Xenonstrahler)

Wellenlängebereich	300 bis 800 nm
Bestrahlungsstärke	250 bis 765 W/m² bei +35 bis +100 °C
Feuchte	zyklische Unterwasserlagerung
Max. Probengröße	190 mm × 280 mm

Solar, Gerät B (Metall-Halogenid-Strahler)

Wellenlängebereich	280 bis 3000 nm
Bestrahlungsstärke	800 bis 1200 W/m² bei -40 bis +120 °C
Feuchte	relative Feuchte 20 bis 80 %
Max. Probengröße	900 mm × 1500 mm, Höhe n. V.

Besonderheiten

Kürzere Prüfzeiten	Durch Weglassen von Dunkelphasen und konstant hohe Bestrahlungsstärken sind Belastungsdauern von 1 bis 8 Wochen üblich.
Reproduzierbarkeit	Geringere Anzahl von Variablen, daher besser überwachbar und reproduzierbar als bei Freibewitterung
Kalibrierung	Ja. Rückführbare Vergleichsnormale verfügbar.

Zurück
