Infrarot(IR)-Labor

Hygrothermik

© Fraunhofer IBP

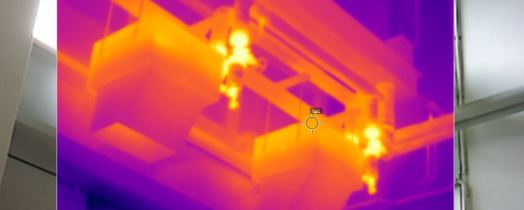

Messgrößen Thermische Strahlung, Temperaturen, Temperaturverteilungen per Thermographie
Normen DIN EN 13187, DIN 54190, ISO 18434-1
Messobjekte
 Technische Gebäudeausrüstung, Feuerstätten, Abgasanlagen, Fassaden- und Dachkonstruktionen, Wärmebrücken, Feuchteansammlungen, Lage von Versorgungsleitungen unter Putz, Fahrzeuge, Temperaturanalyse von größeren Oberflächen und Bauteilen, Visualisierung von zeitlichen Temperaturänderungen

Technische Daten einzlner Detektoren

Thermographie-Kamera
Spektralbereich 7,8 bis 14 μm
Temperaturbereich -40 bis +2000 °C,
Auflösung 0,04 K
IR-Bild Frequenz 30 Hz,
640 Pixel × 480 Pixel
Objektive Weitwinkel 45°, 1,23 mrad
Integrierte Digitalkamera
 stufenlose Überlagerung möglich
IR-Videokamera
Spektralbereich 7,5 bis 13 μm
Temperaturbereich -20 bis +900 °C,
Auflösung 0,1 K
IR-Bild Frequenz 100 Hz,
120 Pixel × 160 Pixel
Objektive Standard, Weitwinkel, Tele
IR-Temperatursensoren (Sonderanwendungen)
Spektralbereich a) 2,3 μm b) 8 bis 14 μm
Temperaturbereich a) +50 bis +400 °C,
Auflösung 0,2 K
b) -40 bis +900 °C,
Auflösung 0,1 K


Besonderheiten

Emissionsgrade
 Einstellbar (auch nachträglich) 0,1 bis 1,0
Formate (kameraabhängig)
 Neben radiometrischen Bildern können auch vollradiometrische Videos erzeugt werden. Es werden alle Temperaturinformationen mit abgespeichert.
Aufzeichnung Trigger- und zeitgesteuerte Aufnahmen sind möglich.
Kalibrierung IR-Kalibrierstrahler für Temperaturbereich +35 bis +500 °C, Emissionsgrad = 0,95 ist als Referenznormal verfügbar.
