Raumklimatische Messung und Regelung in vier historischen Räumen
Energieeffizienz und Raumklima
| Messgröße | Raumlufttemperatur, Globetemperatur, relative Feuchte, Oberflächentemperatur, Wärmestrom, Luftwechselrate, Durchfluss des Heizmediums, elektrische Leistung |
| Normen | DIN EN 60751, DIN EN ISO 7726 |

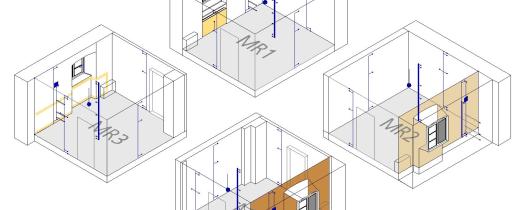

| Messobjekte |
Vier Messräume in der Alten Schäfflerei des Klosters Benediktbeuern |
| Ziel | Betrachtung und Vergleich von Heizungssystemen in Kombination mit Innendämmung und Außendämmung |
Messung von Temperatur, Feuchte und Wärmestrom
| Lufttemperatur |
In den Höhen 10, 60, 110, 170 und 255 cm mit strahlungsgeschützten PT-100-Sensoren |
| Oberflächentemperatur |
An allen Wänden in den Höhen 0, 10, 170, 255 und 260 cm sowie an Boden und Decke in Raummitte |
| Globe-Temperatur |
In Raummitte in 170 cm Höhe |
| Relative Feuchte |
In Raummitte in 170 cm Höhe |
| Wärmestrom durch das Bauteil |
An den Begrenzungsflächen der thermischen Hülle in 170 cm Höhe |
Regelung von Temperatur, Feuchte und Luftwechselrate
| Messgeräte |
PT 100, kapazitativer Feuchtesensor, Anemometer, Wärmestrom |
| Regelsystem | DESIGOTM |
| Regelgrößen | Vorlauftemperatur und Durchfluss des Heizmediums, dezentrale Befeuchtung und Entfeuchtung, Luftvolumenstrom, Strommesser |
