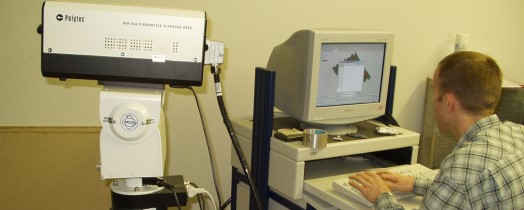

Schwingungsanalyse mit Laser-Scanning-Vibrometrie

Akustik

© Fraunhofer IBP
Messgrößen Schwinggeschwindigkeit und Auslenkung, Schwingungsanalyse und Modalanalyse
Messobjekte
Maschinen, Geräte, Installationen, Werkzeuge, Bauteile, Lautsprecher


Technische Daten

Laser
Helium-Neon-Laser (λ = 633 nm)
Frequenzbereich
0 bis 40 kHz
Messbereich
0,5 μm/s bis 2,5 m/s (Schwinggeschwindigkeit)


Besonderheiten

  • Berührungslose Messung von schwingenden Objekten
  • Automatische Abtastung (Scanning-Verfahren) eines frei definierbaren Punktgitters auf der Oberfläche
  • Visualisierung der Schwingungsformen von untersuchten Objekten
  • Wiedergabe der Schwingungsform als Film

Weitere Informationen

  • Ortung der maximal schwingenden Bereiche bei realer oder idealer Anregung
  • Schwingungsoptimierung von Bauteilen
  • Kombination mit akustischer Nahfeld-Holographie zur Bestimmung des Abstrahlgrades
  • Datenexport in andere Programme, z. B. Tabellenkalkulation
