Dynamische Steifigkeit

Akustik

© Fraunhofer IBP
Messgröße Dynamische Steifigkeit
Norm DIN 29052
Messobjekte

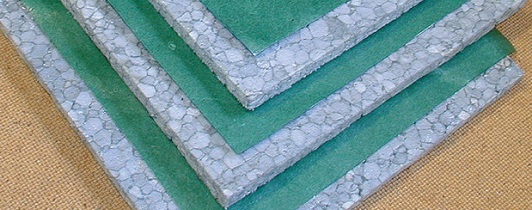

Trittschalldämmstoffe und Trittschallunterlagen für schwimmend verlegte Estriche und Bodenbeläge


Technische Daten

Fläche der Messobjekte
200 mm × 200 mm
Dicke der Messobjekte
10 bis 50 mm
Statische Last
8 kg
Messbereich ca. 5 bis 100 MN/m3


Besonderheit

Bereich der Flächenbelastung
0,4 Pa bis 4,0 kPa



Weitere Information


Die Resonanzfrequenz des Systems aus Probekörper und aufliegender statischer Last wird durch Anregung mit einem Sinus-Sweep bei verschiedenen Kräften ermittelt.
